一体化污水处理设备工艺流程图

文章出处:一体化污水处理设备来自:https://www.wfzqhb.com 人气:发表时间:2022-04-19 11:20

一体化污水处理设备工艺流程图

       一体化化工艺流程图需要根据处理工艺不同、流程图也是不一样的,今天带大家来了解一下能达到A级出水的2种处理工艺流程图及内容,



一、A3O+MBBR一体化污水处理工艺流程图简要说明

       A3/O+MBBR工艺为主的一体化污水处理设备(不含紫外线消毒器),出水标准达到《城镇污水处理厂污染物排放标准》(GB 18918-2002)一级A标,相对于其它常规的二级生化处理工艺,本处理工艺能降低一次性投资与运行成本。

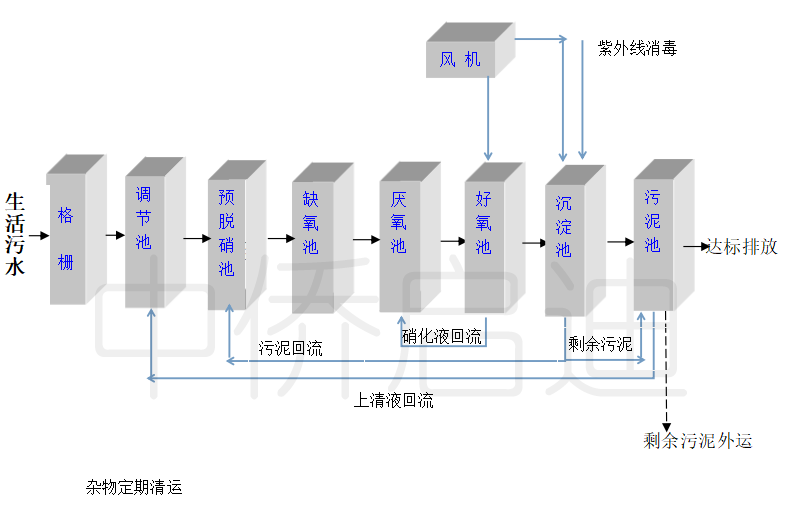

MBBR一体化污水处理设备工艺流程图


       污水自流入格栅渠中,在格栅渠中安装机械细格栅,污水先经过细格栅除去粗大的漂浮物和悬浮物,再自流到集水池中,后经提升泵提升至MBBR一体化设备内,污水中污染因子被微生物充分吸附、降解,在MBBR一体化设备内污水经过预脱硝区﹑厌氧区﹑缺氧区﹑好氧区﹑沉淀区,沉淀区安装污泥回流气提装置,好氧区安装混合液回流装置,污泥回流至预脱硝区,混合液回流至缺氧区,好氧区出水流入至沉淀区固液分离,出水经紫外线消毒后排入附近的水体中。



       污泥经排泥电动阀定期外排至污泥池,然后通过螺杆泵抽至厢式压滤机进行脱水处理,脱水后的污泥装袋后在污泥脱水间中暂存,定期外运处置;厢式压滤机的滤液回流到集水池中。

 A3/O+MBBR工艺技术介绍

(一)技术背景



       一体化高效生物反应器采用预脱硝+厌氧+缺氧+移动床生物膜好氧(简称A3/O+MBBR)工艺技术。将强化脱氮除磷的A3/O工艺和MBBR进行有机结合,自主研发,彻底解决出水氮、磷不能达标等问题。出水最高可达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准,甚至达到《城市污水再生利用-城市杂用水水质标准》,可实现中水回用,有效提高水资源的利用率。综合分析本项目进出水要求和水质参数,使用A3/O+MBBR工艺的一体化设备是完全可满足要求。





一体化污水处理设备工艺流程图


(二)技术原理



        A3/O污水生化处理工艺是对传统A/A/O(即A2/O)工艺的全面提升,优化设置功能明晰的预脱硝区、厌氧区、缺氧区和好氧区,增设前端预脱销区,去除回流混合液中携带的硝态盐氮,确保厌氧聚磷菌的优良环境,提高反应系统的生物处理能效,强化了脱氮除磷的效果。



       MBBR是移动床生物膜反应器(Moving Bed Biofilm Reactor)的简称,该工艺兼具传统流化床和生物接触氧化两者的优点,运行稳定可靠,抗冲击负荷能力强,脱氮效果好,是一种经济高效的污水处理工艺。目前,国外应用较多。具有生化系统启动快、脱氮除磷效果好、剩余活性污泥少、投资运行费用低的特点。

MBBR 的核心就是增加填料,独特设计的填料在鼓风曝气的扰动下在反应池中随水流浮动,带动附着生长的生物菌群与水体中的污染物和氧气充分接触,污染物通过吸附和扩散作用进入生物膜内,被微生物降解。



        附着生长的微生物可以达到很高的生物量,因此反应池内生物浓度是悬浮生长活性污泥工艺的数倍,降解效率也因此成倍提高。

MBBR具有比表面积大、亲水性好、生物活性高、挂膜快、处理效果好、使用寿命长等优点

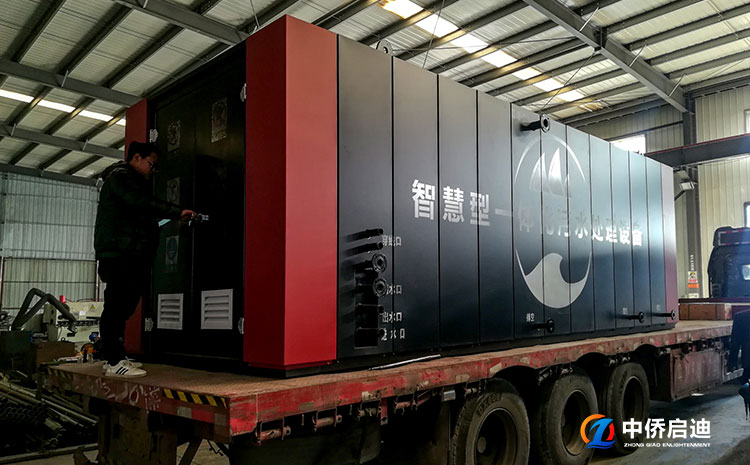

一体化污水处理设备生产厂

(1)污水污泥同步处理(剩余活性污泥少)



       以A3/O+MBBR工艺为主的设备在实现污水处理的同时,实现了有机污泥的大幅度减量,剩余活性污泥大大降低,有助于缓解剩余污泥处置难题。



F/M比是影响污泥增值的重要因素,低F/M将使得生化系统中污泥处于高度内源呼吸相,进入系统有机基质最终被内源呼吸而代谢成为二氧化碳、水及少量无机盐。



        新增有机物在活性菌的作用下一部分被分解为小分子有机物,继而被氧化分解为CO2、H2O等无机物;另一部分被合成为细胞。在低污泥负荷条件下,该细胞作为营养物在活性菌作用下一部分又被分解为小分子有机物,继而又被氧化分解为CO2、H2O等无机物;另一部分又被合成为新细胞。依此类推,在低污泥负荷条件下,该新细胞又作为营养物在活性菌的作用下继续作分解与合成的代谢,直至细胞最后全部代谢为CO2、H2O等无机物。从整个分解、合成代谢的过程来看,有机物已被彻底代谢,系统内有机污泥没有富集增长。



       在MBBR工艺过程中,部分COD被转化为新的活性污泥,同时部分老化污泥被消化和矿化,实现了污泥的自动消化和降解平衡,减小有机性污泥排放。




一体化污水处理设备工艺流程图



(2)同步硝化反硝化(脱氮效果好)



       由于MBBR移动膜的存在,当使溶解氧控制在合适浓度时,由于活性污泥絮体尺寸或生物膜厚度的变化,使其可以形成表面DO高,内层DO低的一个浓度梯度,进而形成不同的溶解氧条件,进而给同步硝化反硝化创造必要的条件,使其在同一个反应器内同时发生成为可能。同步硝化反硝化可大大减少反应时间和反应器的容积,提高氨氮总氮去除效果。



(三)工艺特点



1、占地面积小,基础设施配套简单;

2、集中与分散处理相结合,节省管网投资;

3、远程监控及自动化设计,运营维护成本低;

4、模块化组装设计,安装、运输、升级高效;

5、封闭式设计,防止气味挥发,杜绝二次污染;

6、专业化外观设计,与周围环境相融合。


二、MBR一体化污水处理设备工艺流程图简要说明

概述

       MBR一体化污水处理设备的核心部件是膜生物反应器(MBR),它是膜分离技术与生物技术有机结合的新 型废水处理技术。污水进入MBR系统。A区为兼氧区,放置填料,并与活性污泥进行充分接触。O区为好氧区,放置膜组件,使用PVDF膜将活性污泥和大分子有机物质截留住,省掉二沉池。活性污泥浓度因此大大提高,水力停留 时间(HRT)和污泥停留时间(SRT)可以分别控制,而难降解的物质在反应器中不断反应、降解。进一步处 理之后,被处理水可以达标排放或回用。此外,输送到MBR系统中的空气也是处理过程中非常重要的一部分,它可以促进反应器中流体的循环流动,提高活性污泥的降解效率,还可以使中空纤维膜丝之间发生相互摩擦,清洁膜组件。

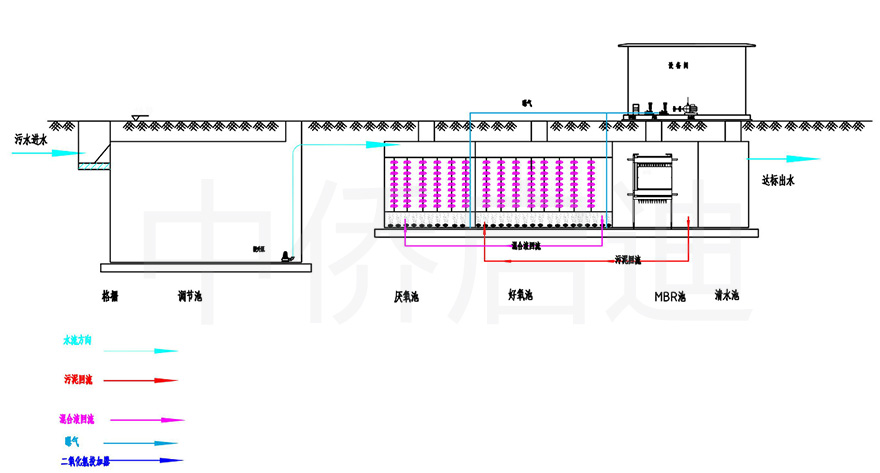

一体化污水处理设备工艺流程图

mbr一体化污水处理设备工艺流程图


       mbr一体化污水处理设备是传统生化处理与膜分离技术的有效结合的一种新型设备。该工艺具有出水水质好、运行稳定、节约用地等特点。在城市污水和工业废水的处理和再利用方面具有很强的竞争力。



       mbr一体化污水处理设备工艺介绍:mbr工艺系统以膜组件为核心设备,通过膜技术可分离出可生物降解的泥水混合物,代替传统工艺中的二沉池,得到处理后的纯化水。同时,省略了随后的三级处理过程。采用膜分离技术处理生化出水,可滤除悬浮物和高分子物质,将出水浊度降至0.2ntu以下,有效减少消毒剂用量,减少污泥产生。





       由于膜的分离作用,mbr一体化污水处理设备不必设立沉淀、过滤等其他固液分离设备。设备高效的固液分离将废水中的悬浮物质、胶体物质、生物单元流失的微生物菌群与已净化的水分开,不须经三级处理即可直接回用。并且设备可使生物处理单元内生物量维持在高浓度,使容积负荷大大提高,同时膜分离的高效性,使处理单元水力停留时间大大缩短,生物反应器的占地面积减少,系统占地仅为传统方法的三分之一,使得投资省费用低。





MBR一体化污水处理设备的工艺特点:



(1)出水水质好

          MBR一体化污水处理设备由于采用膜分离技术,所以不需要过滤等设备。能够有效的去除悬浮物、胶体物质,不需要深度处理便可回用。

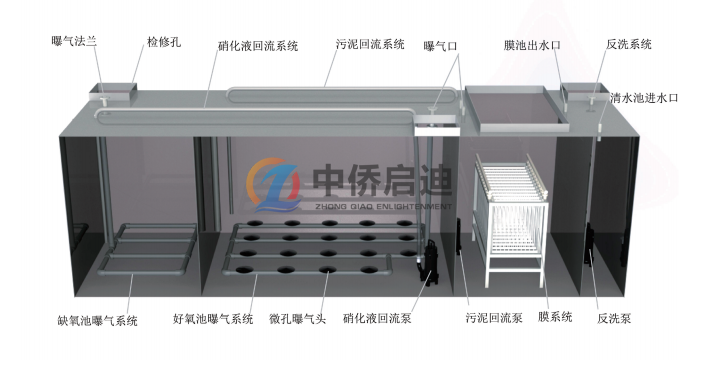

一体化污水处理设备工艺流程图

mbr一体化污水处理设备工艺流程图



(2)占地面积小

         MBR一体化设备由于采用了膜元件,所以不必在设立单独的过滤、沉淀系统。所以相比其它污水处理工艺占地面积更小。

(3)达标排放

         MBR一体化污水处理设备经过加药可达到一级A排放,不加药可达到一级B排放标准。



(4)维护方便

         MBR一体化污水处理设备操作简单,施工方便,无需特殊维护,设备自我保护性好。
