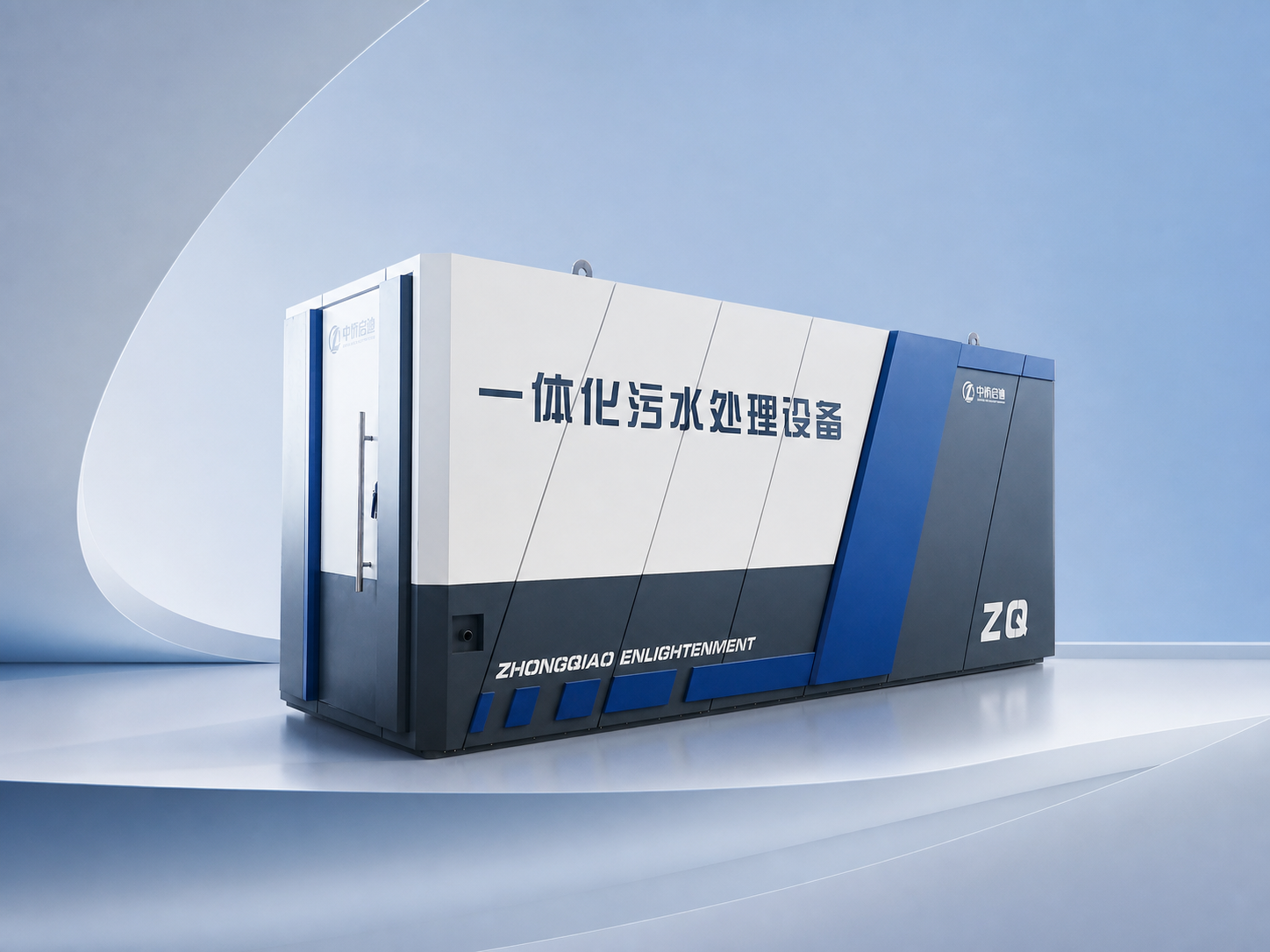

一、产品定位
中侨箱（Zhongqiao Box）是中侨启迪碳钢系列一体化污水处理设备中的高端定制化产品线，自 2019 年首代产品下线以来已迭代至第五代（2024 年研发生产）。与平板式、集装箱式、潜艇式、拼装式并列，中侨箱定位于“按客户需求专属定制”的旗舰机型——在保障出水稳定达标的同时，可通过箱体外观、色彩与标识的定制，成为企业 IP 与文化形象的载体。
一句话定位：
为分散式污水治理场景提供可深度定制的碳钢一体化处理装备，以 A2O+MBBR+高效沉淀+深度过滤的组合工艺实现一级 A / 一级 B 稳定达标，并支持外观 IP 化定制与无人值守远程运维。
二、产品概述
中侨箱系列产品是根据客户需求定制的高端系列装备，可根据不同客户的实际需求与工艺特点进行定制化设计，作为独家使用机型、打造企业 IP，彰显企业文化与定位。设备主要由箱体、配套机电设备、管道及配件、控制系统四部分组成，集成化程度高，便于安装与运维。
五代产品迭代历程
|
代际 |
年份 |
说明 |
|
第一代中侨箱 |
2019 年 |
首代产品研发生产，确立箱体化集成路线 |
|
第二代中侨箱 |
2021 年 |
结构与控制升级 |
|
第三代中侨箱 |
2022 年 |
工艺适配性增强 |
|
第四代中侨箱 |
2023 年 |
外观与防腐体系优化 |
|
第五代中侨箱 |
2024 年 |
现行主力机型，研发生产 |
注：代际年份以企业宣传册公开信息为准；如需补充各代际的具体技术差异，建议由技术部提供内部资料后回填。
设备构成（四大部分）
|
组成部分 |
要点 |
|
箱体 |
冷板数控折弯一次成型，粉末静电喷涂 + 200℃ 高温熔融、流平、固化防腐；内部设加强筋，埋深可达 2 米以上，亦可地上使用 |
|
配套机电设备 |
高标准配件与一线品牌配套电机设备，保障长期稳定运行 |
|
管道及配件 |
自制加固标准件、承插式平板曝气器、镀锌螺纹钢填料支架及高比表面积填料 |
|
控制系统 |
全自动电气控制系统 + 设备故障报警系统，可远程操控，实现无人值守；可接入混沌云平台 |
三、工艺路线
碳钢系列一体化设备的主流工艺为 AO、AO+MBR 等，中侨箱与平板式共用同一套技术参数体系。具体工艺需结合进水水质、处理规模与排放标准确定。

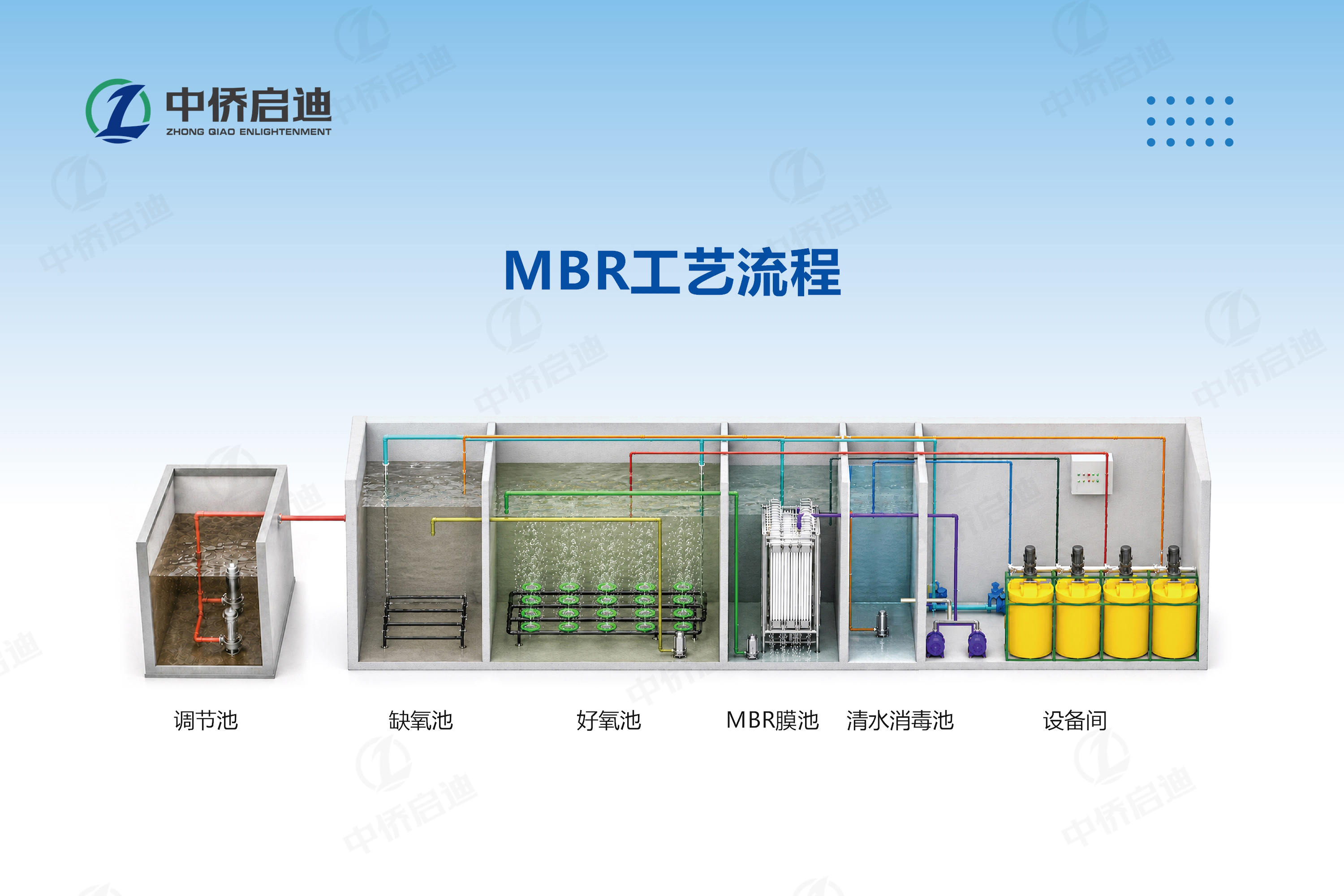

（1）一级 A 标常用工艺流程
进水 → 格栅渠 → 调节池 → 缺氧池 → 好氧池 → 膜池（MBR）→ 清水池 → 达标排放
配套系统：硝化液回流系统、污泥回流系统、膜反洗系统、曝气系统、加药系统、设备间（电控）。

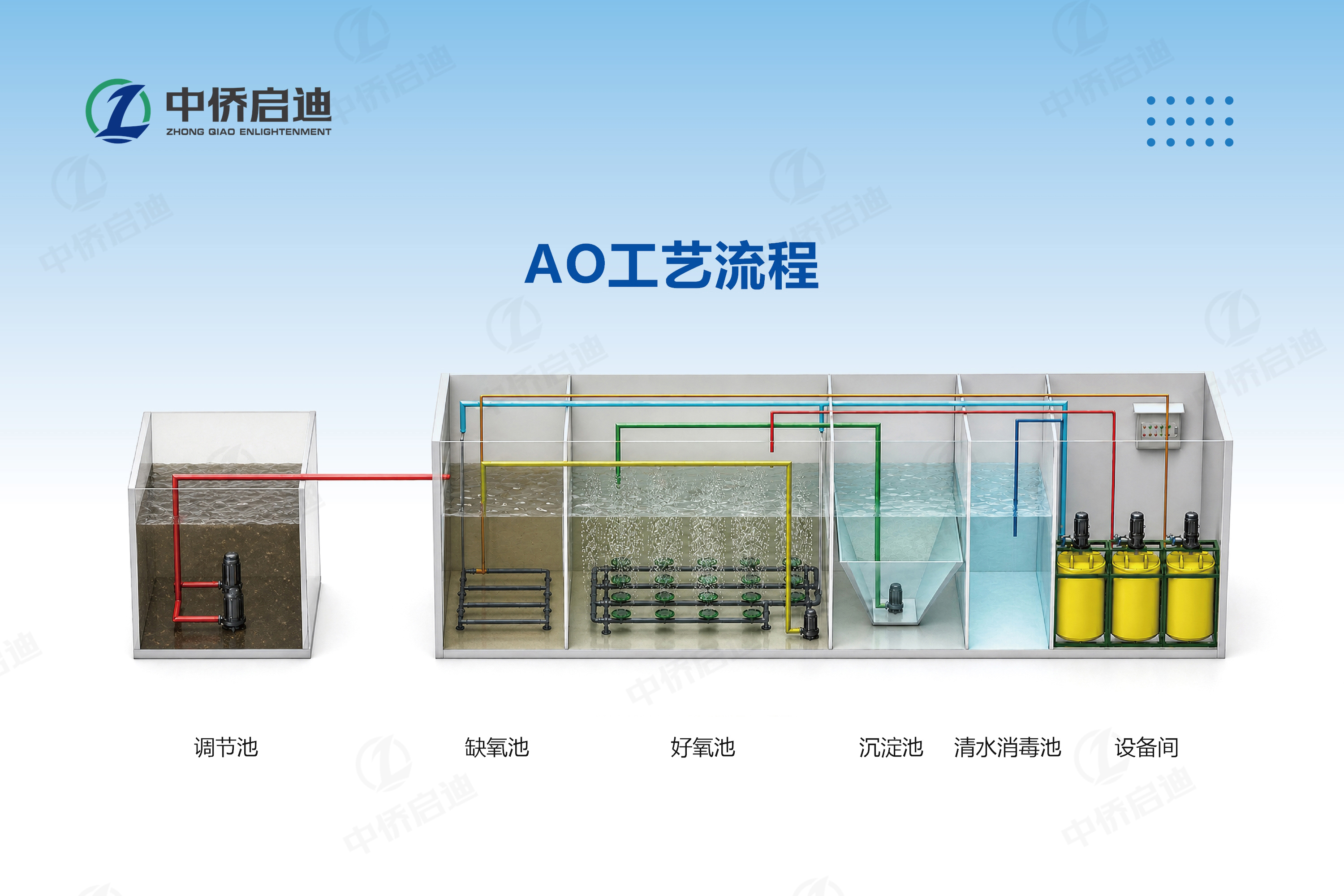

（2）一级 B 标常用工艺流程
进水 → 格栅渠 → 调节池 → 缺氧池 → 好氧池 → 沉淀池 → 清水池 → 达标排放
配套系统：硝化液回流系统、污泥回流系统、稳流沉淀系统、微孔曝气系统、设备间（风机）。
（3）强化工艺组合
针对水质波动大或排放要求更高的场景，采用“A2O + MBBR + 高效沉淀 + 深度过滤”的三核模式，最大程度保障出水稳定；MBBR 采用聚氨酯生物载体，免维护、负荷高，可节约投资成本。
四、核心技术特点

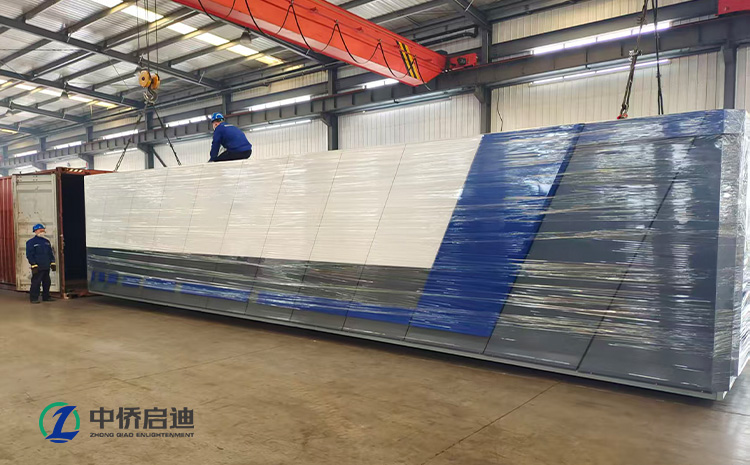

1. 箱体由冷板数控折弯一次成型，防腐采用粉末静电喷涂 + 200℃ 高温熔融、流平、固化，涂层致密、附着力强。
2. 可选配电伴热温控保温式：铺设电伴热温控带 + 外部铺贴保温橡塑棉（或岩棉），应对北方寒冷天气。
3. 可定制图案或 LOGO，支持手绘，用于打造企业 IP 与项目形象。
4. 设备内部均设加强筋，结构刚度高，地埋埋深可达 2 米以上，亦可地上安装。
5. 55–60° 科学泥斗设计，污泥不堆积、排放顺畅。
6. 依托 Creo 力学模拟仿真建模，进行三维建模、力学分析与流体动力学分析，解决复杂承压场景下的结构问题，按用户水质优化设计。
7. 24 小时连续自动运行，无需停机反洗；搭载全自动电气控制系统与故障报警系统，可远程操控，实现无人值守。
五、八大设备特点
● 01 规模制造：自有大型折弯机，流水线作业，结构件品质如一；弯管机 + 拉丝机精工打造，降低焊接故障率，产品美观耐用。
● 02 精准下料：激光 / 剪板机下料，尺寸精准，美观无毛刺，组装高效。
● 03 核心部件：采用高标准的配件以及一线品牌的配套电机设备，可稳定运行。
● 04 双重除臭：地埋式设备除采用常规高空排气外，另配有土壤脱臭措施。
● 05 高效布水，提升利用率：每个仓内配备专用布水系统，有效避免水流短路，池体利用率高达 89.8%，相比无布水系统或常规布水系统提升 15%–20%。
● 06 自主调节，稳定出水：每台设备设混合液回流、污泥回流两套独立系统，可根据进水水质变化自主调节回流量；通过混合液回流实现反硝化脱氮，通过污泥回流保证池中菌种数量，确保出水达标。
● 07 微孔曝气，混合充分：采用特制微孔曝气装置，无堵塞隐患，使污水、活性污泥、溶解氧三者充分混合，大幅提高氧传递效率与污泥生化活性。
● 08 优质填料，提升效能：池中配置新型组合填料，生物亲和性好、比表面积大，挂膜快、脱膜便捷；相同有机物负荷下有机物去除率更高，并可提升氧气在水中的溶解度。
适用性：能够处理生活系统综合性废水及类似的有机污水；每台设备均经过严格的出厂检验，故障率低、免维护。
六、进出水水质指标
下列指标对应《城镇污水处理厂污染物排放标准》（GB 18918-2002）一级 A / 一级 B 排放要求，实际设计进水水质需以项目实测数据为准。
|
指标 |
进水主要指标 |
一级 A 出水 |
一级 B 出水 |
|
化学需氧量 COD（mg/L） |
≤ 500 |
≤ 50 |
≤ 60 |
|
生化需氧量 BOD（mg/L） |
≤ 350 |
≤ 10 |
≤ 20 |
|
氨氮 NH₃-N（mg/L） |
≤ 45 |
≤ 5（8） |
≤ 15（8） |
|
pH |
6.0–9.0 |
6.0–9.0 |
6.0–9.0 |
|
悬浮物 SS（mg/L） |
≤ 270 |
≤ 10 |
≤ 20 |
|
总磷 TP（mg/L） |
≤ 5 |
≤ 0.5 |
≤ 1 |
注：括号内数值为水温 ≤ 12℃ 时的控制指标。来源：中侨启迪第 13 版宣传册“进出水标准”页。
七、选型技术参数
7.1 一级 A 标（MBR 系列，中侨箱 / 平板适用）
|
型号 |
处理水量 (m³/d) |
外形尺寸 L×W×H (mm) |
设备重量 (t) |
运行重量 (t) |
装机功率 (kW) |
使用功率 (kW) |
运行费用 (元/吨水) |
运行费用 (元/天) |
电缆规格 (mm²) |
占地面积 (m²) |
|
MBR-0.25 |
5 |
2500×1000×2000 |
1.12 |
6.12 |
5.365 |
3.245 |
4.08 |
20.41 |
2.5 |
19 |
|
MBR-0.5 |
10 |
3000×1000×2000 |
1.25 |
7.25 |
5.365 |
3.245 |
2.04 |
20.41 |
2.5 |
20 |
|
MBR-1 |
20 |
4000×1500×2000 |
1.92 |
13.92 |
7.165 |
4.145 |
1.14 |
22.87 |
4 |
24 |
|
MBR-1.25 |
30 |
5000×1500×2000 |
2.24 |
17.24 |
7.27 |
4.25 |
0.92 |
27.73 |
4 |
27 |
|
MBR-1.67 |
40 |
5000×2000×2000 |
2.68 |
22.68 |
7.87 |
4.55 |
0.87 |
34.78 |
4 |
31 |
|
MBR-2 |
50 |
6500×2000×2000 |
3.90 |
29.90 |
7.87 |
4.55 |
0.70 |
34.78 |
4 |
40 |
|
MBR-2.5 |
60 |
6000×2000×2500 |
4.28 |
34.28 |
7.87 |
4.55 |
0.67 |
40.07 |
4 |
39 |
|
MBR-3 |
70 |
6500×2250×2500 |
4.87 |
41.43 |
8.63 |
5.31 |
0.57 |
40.07 |
4 |
43 |
|
MBR-3.5 |
80 |
7500×2250×2500 |
5.38 |
47.57 |
10.23 |
6.11 |
0.58 |
46.12 |
4 |
48 |
|
MBR-4 |
100 |
9000×2250×2500 |
6.15 |
56.78 |
11.73 |
6.86 |
0.60 |
59.62 |
4 |
53 |
|
MBR-5 |
120 |
10000×2250×2700 |
7.34 |
68.09 |
13.73 |
7.86 |
0.76 |
91.58 |
6 |
58 |
|
MBR-6 |
150 |
12500×2250×2700 |
8.68 |
84.61 |
18.82 |
11.07 |
0.61 |
91.58 |
6 |
67 |
|
MBR-7 |
170 |
10500×3000×2700 |
9.12 |
94.17 |
18.82 |
11.07 |
0.54 |
91.58 |
6 |
71 |
|
MBR-8 |
200 |
12500×3000×2700 |
10.35 |
111.60 |
21.02 |
12.57 |
0.51 |
101.26 |
10 |
81 |
|
MBR-10 |
250 |
15500×3000×2700 |
13.08 |
138.63 |
26.07 |
15.27 |
0.51 |
127.18 |
10 |
102 |
|
MBR-12.5 |
300 |
18500×3000×2700（两组） |
15.37 |
165.22 |
26.25 |
15.45 |
0.45 |
133.63 |
10 |
116 |
|
MBR-15 |
360 |
22500×3000×2700（两组） |
17.84 |
200.09 |
34.65 |
20.35 |
0.48 |
171.94 |
16 |
133 |
|
MBR-17 |
400 |
25000×3000×2700（两组） |
19.82 |
222.32 |
35.85 |
21.15 |
0.45 |
179.31 |
16 |
145 |
|
MBR-20 |
500 |
31000×3000×2700（三组） |
24.41 |
275.51 |
39.45 |
22.95 |
0.36 |
179.31 |
16 |
173 |
注：具体尺寸根据工艺、水质而定，表中参数仅供参考，以实物为准。运行费用为宣传册公示的参考测算值，实际受电价、药剂投加量与进水负荷影响。
7.2 一级 B 标（WSZ 系列，中侨箱 / 平板适用）
|
型号 |
处理水量 (m³/d) |
外形尺寸 L×W×H (mm) |
设备重量 (t) |
运行重量 (t) |
装机功率 (kW) |
使用功率 (kW) |
运行费用 (元/吨水) |
运行费用 (元/天) |
电缆规格 (mm²) |
占地面积 (m²) |
|
WSZ-0.25 |
5 |
2500×1000×1500 |
0.97 |
4.72 |
4.08 |
2.41 |
3.20 |
16.01 |
1.5 |
19 |
|
WSZ-0.5 |
10 |
2500×1500×2000 |
1.65 |
9.15 |
4.08 |
2.41 |
1.60 |
16.01 |
1.5 |
21 |
|
WSZ-1 |
20 |
5000×1500×2000 |
2.50 |
17.50 |
4.08 |
2.41 |
0.92 |
18.47 |
2.5 |
26 |
|
WSZ-1.25 |
30 |
5000×2000×2000 |
2.90 |
21.70 |
4.08 |
2.41 |
0.78 |
23.33 |
2.5 |
26 |
|
WSZ-1.67 |
40 |
6500×2000×2000 |
4.36 |
30.36 |
4.08 |
2.41 |
0.68 |
27.22 |
2.5 |
31 |
|
WSZ-2 |
50 |
6500×2000×2500 |
5.07 |
37.57 |
5.88 |
3.31 |
0.54 |
27.22 |
2.5 |
34 |
|
WSZ-2.5 |
60 |
7500×2000×2500 |
5.58 |
43.27 |
5.88 |
3.31 |
0.54 |
32.51 |
4 |
36 |
|
WSZ-3 |
70 |
7000×2500×2500 |
6.31 |
51.31 |
6.26 |
3.69 |
0.46 |
32.51 |
4 |
41 |
|
WSZ-3.5 |
80 |
8000×2500×2500 |
6.88 |
57.50 |
6.26 |
3.69 |
0.48 |
38.56 |
4 |
45 |
|
WSZ-4 |
100 |
10000×2500×2500 |
8.30 |
72.98 |
6.26 |
3.69 |
0.44 |
44.06 |
4 |
52 |
|
WSZ-5 |
120 |
11500×2500×2700 |
9.65 |
85.59 |
7.86 |
4.49 |
0.62 |
74.30 |
6 |
60 |
|
WSZ-6 |
150 |
12000×3000×2700 |
11.22 |
108.42 |
9.35 |
5.60 |
0.50 |
74.30 |
6 |
72 |
|
WSZ-7 |
170 |
16000×2500×2700（两组） |
12.26 |
121.61 |
9.35 |
5.60 |
0.44 |
74.30 |
6 |
77 |
|
WSZ-8 |
200 |
20000×2500×2500（两组） |
15.53 |
142.09 |
9.75 |
6.00 |
0.41 |
82.37 |
6 |
91 |
|
WSZ-10 |
250 |
24000×2500×2700（两组） |
17.30 |
175.25 |
15.80 |
9.20 |
0.43 |
108.29 |
10 |
110 |
|
WSZ-12.5 |
300 |
24000×3000×2700（两组） |
20.05 |
210.40 |
15.80 |
9.20 |
0.36 |
108.29 |
10 |
127 |
|
WSZ-15 |
360 |
34500×2500×2700（三组） |
25.11 |
251.91 |
16.50 |
9.90 |
0.41 |
146.59 |
10 |
145 |
|
WSZ-17 |
400 |
37500×2500×2700（三组） |
27.24 |
278.34 |
21.70 |
12.70 |
0.37 |
146.59 |
10 |
159 |
|
WSZ-20 |
500 |
39000×3000×2700（三组） |
33.71 |
349.61 |
21.70 |
12.70 |
0.29 |
146.59 |
10 |
193 |
注：具体尺寸根据工艺、水质而定，表中参数仅供参考，以实物为准。

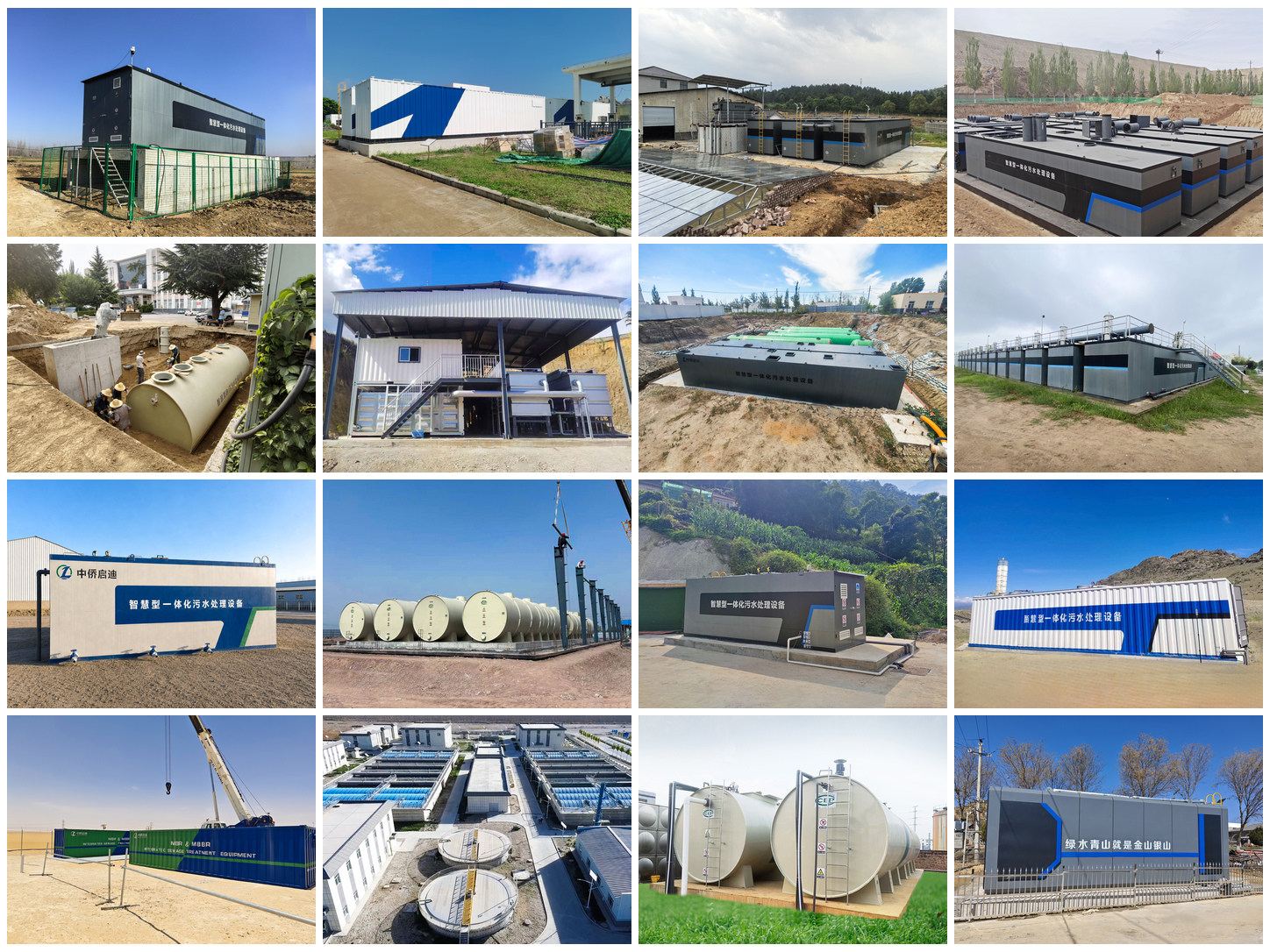

八、典型应用场景
中侨箱适用于分散式、中小规模的生活污水及类似有机废水处理场景，尤其适合对设备形象、占地与运维人力有明确要求的项目：
● 农村生活污水治理（单村 / 联村、分散式站点）
● 乡镇及集镇生活污水处理站
● 高速公路服务区、景区、度假区、营地等流动性人口聚集区
● 学校、医院（含小型医疗机构）、养老机构等公共建筑
● 工业园区配套生活区、厂区生活污水与类似有机废水
● 应急与临时污水处理（可地上安装、快速投运）
● 寒冷地区项目（选配电伴热温控保温式）
说明：涉及医疗废水、工业废水等特殊水质时，需根据具体水质报告单独核定工艺与材质，建议由技术部出具选型方案后对外报价。
九、制造与服务保障

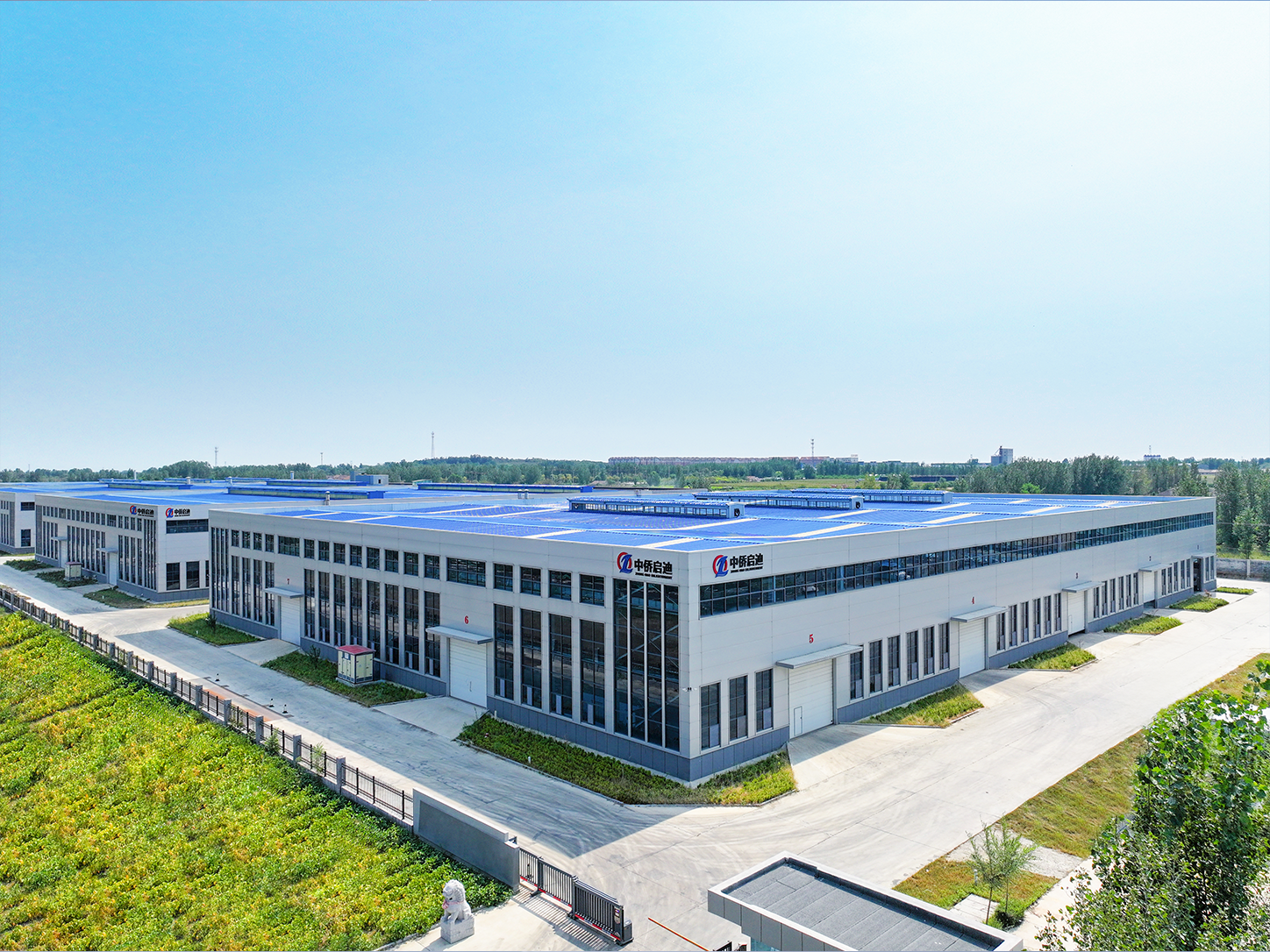

山东中侨启迪环保装备有限公司成立于 2013 年，是专注于一体化污水处理设备研发、设计、生产制造的国家高新技术企业，拥有两大生产基地，总面积 40,000 余平方米，年产一体化污水处理设备 800 台/套以上。
● 资质与知识产权：60 余项实用新型专利、18 项发明专利、27 项软件著作权；通过中国环境保护产业协会 CEP 认证、三体系认证及能源管理体系认证。
● 生产能力：碳钢板块配置折弯机、剪板机、卷板机、卷管机、激光切板机、激光切管机、自动焊机等大型生产设备；新材料板块配置 PP 缠绕生产线、MBBR 生产线、PP 焊条生产线及 PP 自动焊接、雕刻、折弯、对接焊等装备。
● 产业链自主可控：自有 MBR 膜生产线，MBR 膜采用自有封装工艺，每片膜帘设胶套设计，配套齐全、质量稳定。
● 数字化运维：自主研发“混沌云”物联网平台，支持一键私有化部署，实现云监测、云运维、云分析与云管理；支持电脑、手机 APP、微信小程序登录。
● 服务模式：支持 OEM / ODM 按需定制与高端代工，提供研发—设计—制造—销售—安装售后全流程服务。
十、联系方式
|
项目 |
内容 |
|
制造商 |
山东中侨启迪环保装备有限公司 |
|
英文名称 |
Shandong Zhongqiao Enlightenment Environmental Protection Equipment Co., Ltd. |
|
总部地址 |
山东省潍坊市奎文区文化南路与创智街国家应急安全产业园 10 栋 |
|
服务热线 |
400-6932369 |
|
宣传语 |
专注分散治理，智造一流装备 / 中侨铸品质，启迪净山河 |
