一体化污水处理设备内部结构

文章出处:一体化污水处理设备来自:https://www.wfzqhb.com 人气:发表时间:2022-08-30 17:27

概述:
        一体化污水处理设备内部结构主要构成部分有粗格栅、细格栅、缺氧池、好氧池、二沉池、消毒池、污泥池、风机等构件组成,同时还具有消化液回流系统、好氧池曝气系统、微孔曝气系统、污泥回流系统、稳流沉淀系统等污水处理系统;

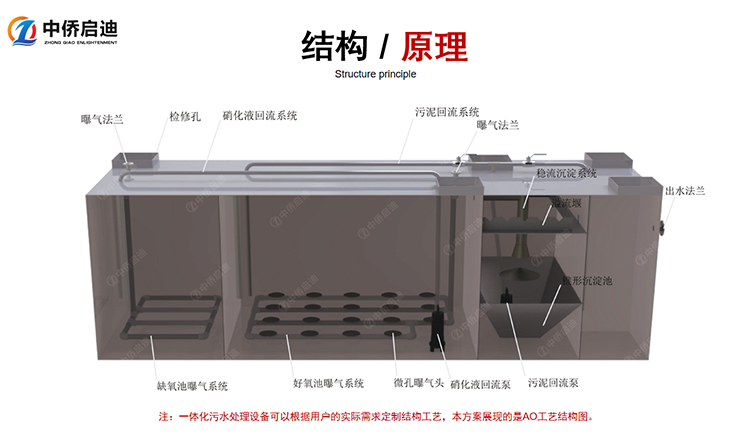

下面是一体化污水处理设备内部结构3D展示图。






 一体化污水处理设备内部结构

 一体化污水处理设备内部结构



还有消化液回流系统、好氧池曝气系统、微孔曝气系统、污泥回流系统、稳流沉淀系统等污水处理系统


下面小编带大家详细了解一下各部分的作用与功能

1、粗格栅:原污水中较大的杂质经过粗格栅过滤到大的杂质,进入细格栅,如果没有较大的杂质可以省掉粗格栅,可直接用细格栅。


2、细格栅:进入格栅后,格栅会拦载污水中的微小漂浮物和悬浮颗粒,格栅机自动化程度高,分离效果好,动力消耗小。


3、缺氧池:经格栅分离后的污水用抽水泵提升至缺氧池,然后与接触池中的回流硝化液相混合,缺氧池中放置填料作为反硝化细菌的载体,静置一段时间,大概2小时左右。



4、生物接触氧化池:污水流入氧化池,需要停留时间6小时,氧化池采用立体弹性型填料,该填料比表面积大,处理负荷达较大,是一般填料的5-10倍,生化池采用微孔曝气盘曝气,污水在生化池内不断循环,充分地与填料上的生物膜相接触,能使有机物迅速降解。









5、二沉池:生化后的污水进入二沉池,水槽可升降,可调整液位,集水均匀沉淀效果较好,二沉的污泥气提至污泥池。



6、消毒池,消毒池停留时间为30分钟,消毒剂采用固体氯丸,每周固定时间投放一次消毒剂即可。



7、污泥池:二沉池污泥均进入污泥池,污泥池内设有污泥硝化系统,污泥池上清液回流至调节池。



8、风机房:风机房单独设置,内装风机和控制柜,风机房出风管和设备进风管相连结,起到鼓风的作用。



一体化污水处理设备的优势

(1)结构紧凑,体积小,占地面积小,可地埋式结构,可移动,便于绿化且无蚊蝇滋生;

(2)有机污染物去除率高,出水水质稳定;


(3)操作简单,施工方便,无需特殊维护,设备自我保护性好;





一体化污水处理设备内部结构-项目现场实拍



(4)处理水质好,达到排放标准要求;


(5)一体化设备可根据原水水质进行灵活配置,使该设备具有广泛的适用性。

(6)外观可定制,选择性高,性价比高。

(7)节省,前期投资小,后期运行费用低。
