新型一体化污水处理设备

文章出处:一体化污水处理设备来自:https://www.wfzqhb.com 人气:发表时间:2020-03-18 09:05

新型一体化污水处理设备

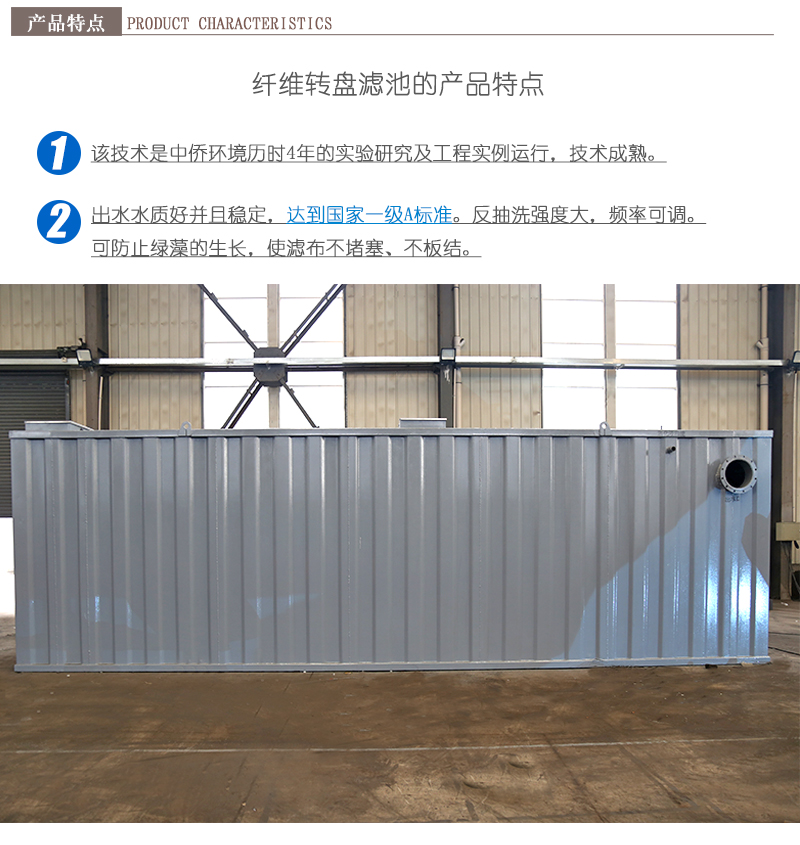

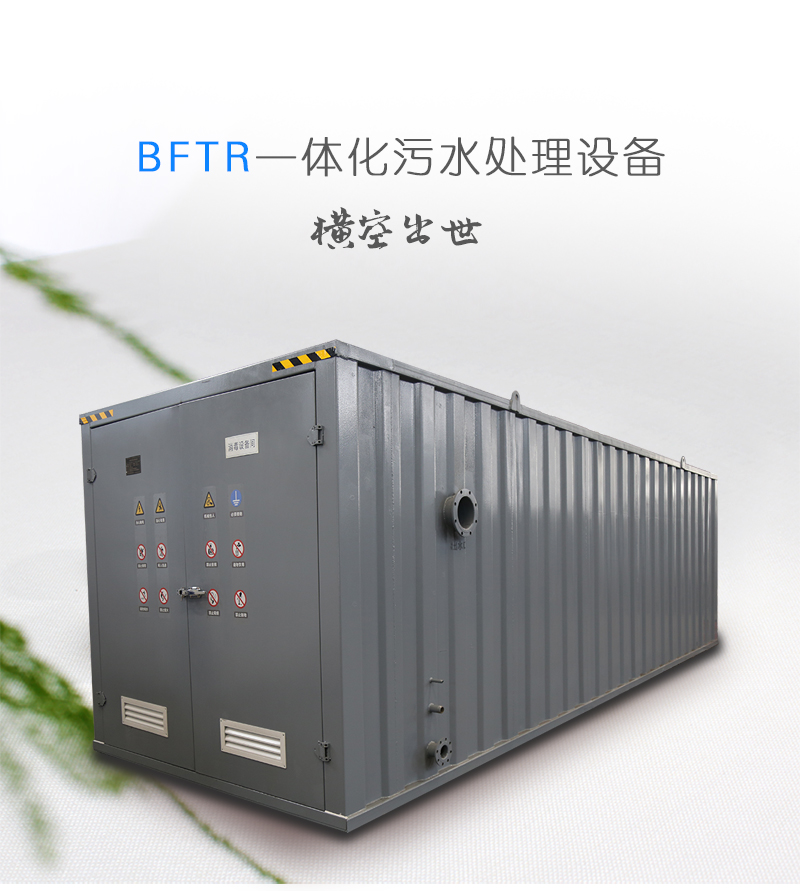

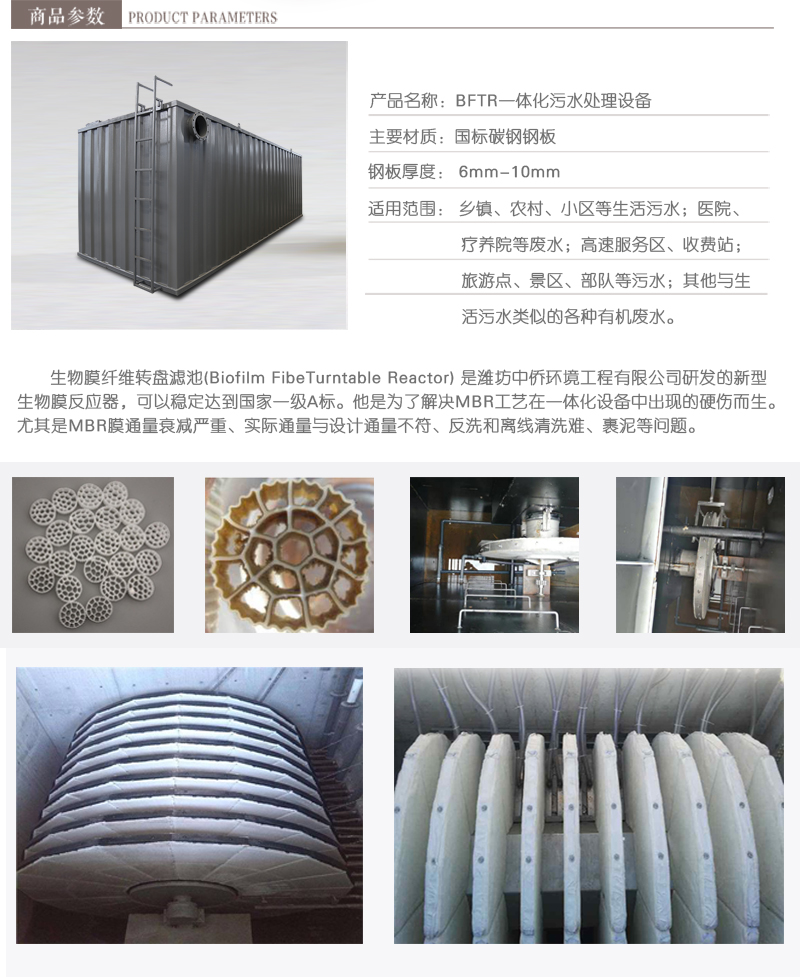

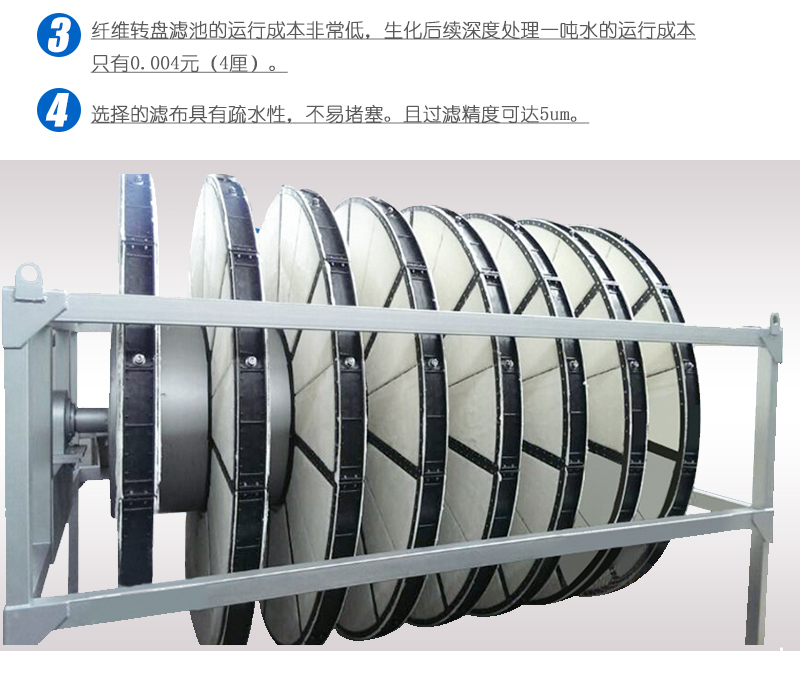

        生物膜纤维转盘滤池(Biofilm FibeTurntable  Reactor)是潍坊中侨环境工程有限公司研发的新型生物膜反应器,有益效果在于:本实用新型一体化污水处理设计,节约了空间,对污水进行过滤、离心、消毒、回流一体,保障了出水质量。



新型一体化污水处理设备
新型一体化污水处理设备


       新型一体化污水处理设备,包括设备主体、进污水管、控制器和出水管,所述设备主体顶端设置有所述进污水管,进水管下方连接有用于缓冲存放污水的污水缓存箱,所述污水缓存箱内部设置有过滤层,所述污水缓存箱底端设置有过滤出水管,所述过滤储水管上设置有开关阀,过滤后的污水通过所述开关阀流入离心机进水管所述,离心管进水管连接有离心机,所述离心机通过离心出水管连接到下方的消毒池,所述消毒池下方设置有储水罐,所述储水罐通过三通电磁阀连接有回流管和出水管。

有益效果在于:本实用新型一体化污水处理设计,节约了空间,对污水进行过滤、离心、消毒、回流一体,保障了出水质量。



权利要求书



  1.一种新型一体化污水处理设备,包括设备主体、进污水管、控制器和出水管,其特征在于:所述设备主体顶端设置有所述进污水管,所述进污水管下方连接有用于缓冲存放污水的污水缓存箱,所述污水缓存箱内部设置有过滤层,所述污水缓存箱底端设置有过滤出水管,所述过滤出水管上设置有开关阀,过滤后的污水通过所述开关阀流入离心机进水管所述,离心管进水管连接有离心机,所述离心机通过离心出水管连接到下方的消毒池,所述消毒池下方设置有储水罐,所述储水罐通过三通电磁阀连接有回流管和出水管,所述储水罐内部设置有水质测定仪。


新型一体化污水处理设备

新型一体化污水处理设备




  2.根据权利要求1所述的一种新型一体化污水处理设备,其特征在于:所述消毒池和所述储水罐之间的管道设置有电磁阀。



  3.根据权利要求1所述的一种新型一体化污水处理设备,其特征在于:所述控制器采用gefran1000系列控制器,所述水质测定仪通过导线连接到所述控制器的输入端,所述开关阀和所述三通电磁阀通过导线连接到所述控制器的信号输出端。



  4.根据权利要求1所述的一种新型一体化污水处理设备,其特征在于:所述回流管和所述出水管熔接到所述三通电磁阀上。


新型一体化污水处理设备



  说明书



  一种新型一体化污水处理设备



  技术领域



  本实用新型属于污水处理设备领域,具体涉及一种新型一体化污水处理设备。



新型一体化污水处理设备



  背景技术



  关于水污染的话题不断被提起,特别是地下水污染问题,地表水污染显而易见,地下水的污染却是触目惊心。中国13亿人口中,有70%饮用地下水,660 多个城市中有400多个城市以地下水为饮用水源。但是据介绍,全国90%的城市地下水已受到污染农村污水常常直接进行排放,既污染环境,又造成水之源浪费,目前大部分污水处理设备由多个环节组成,工序繁杂,步骤较多,费时费力,因此,需要一种一体化设计加速水质净化,检测净化后水质,在满足排放要求的前提下,减少净化时间的装置。



新型一体化污水处理设备


  实用新型内容



  本实用新型的目的就在于为了解决上述问题而提供一种新型一体化污水处理设备。



  本实用新型通过以下技术方案来实现上述目的:



  一种新型一体化污水处理设备,包括设备主体、进污水管、控制器和出水管,所述设备主体顶端设置有所述进污水管,所述进污水管下方连接有用于缓冲存放污水的污水缓存箱,所述污水缓存箱内部设置有过滤层,所述污水缓存箱底端设置有过滤出水管,所述过滤出水管上设置有开关阀,过滤后的污水通过所述开关阀流入离心机进水管所述,离心管进水管连接有离心机,所述离心机通过离心出水管连接到下方的消毒池,所述消毒池下方设置有储水罐,所述储水罐通过三通电磁阀连接有回流管和出水管,所述储水罐内部设置有水质测定仪。


新型一体化污水处理设备



  上述结构中,污水通过所述进污水管进入所述污水缓存箱进行缓存并过滤,过滤后的水通过所述开关阀进入所述离心机实行离心处理,所述离心机处理后的水进入所述消毒池进行消毒后流入所述储水罐,所述储水罐中的所述水质测定仪对将检测的水质信息传递给所述控制器,所述控制器根据信息对所述三通电磁阀进行控制,水质不合格则流入所述回流管重新处理。





  有益效果在于:本实用新型一体化污水处理设计,节约了空间,对污水进行过滤、离心、消毒、回流一体,保障了出水质量。
